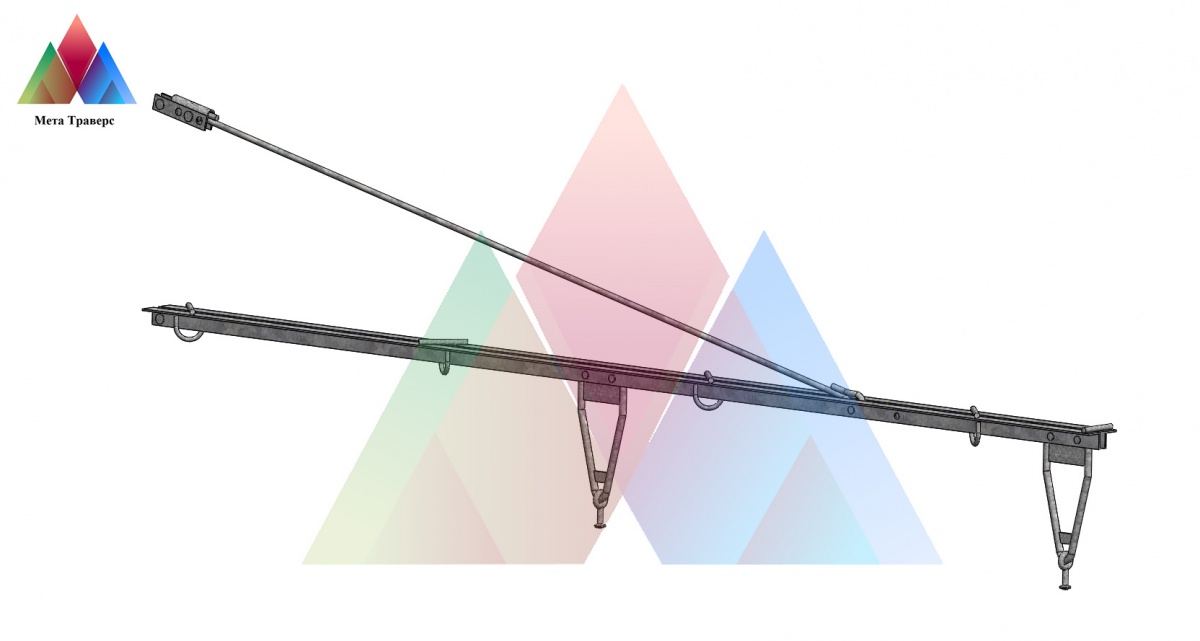

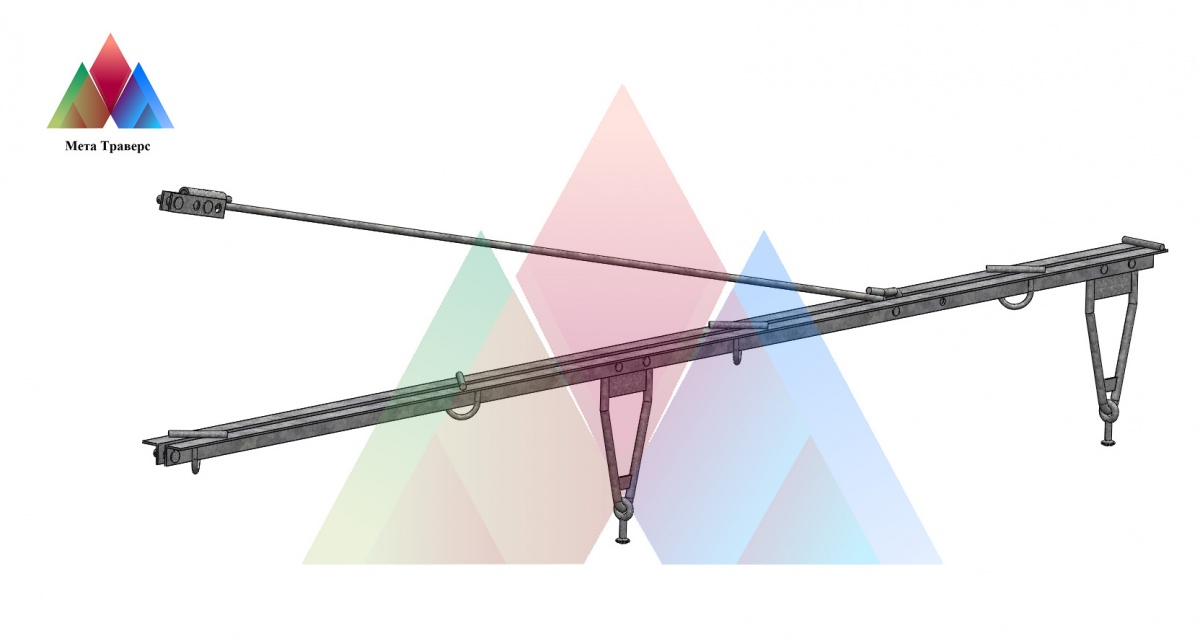

Кронштейн КФДЦ-63А (4971-2)

Типовой альбом 4971-2

Область применения кронштейна КФДЦ-63А - кривые участки пути радиусом до 1000м повсеместно и при наличии усилий от изломов проводов при отводах на анкеровку, разнице габаритов опор и высотных положений кронштейнов на соседних опорах после проверки расчетом.

Применяется при строительстве и реконструкции линий электроснабжения системы ДПР.

При установке кронштейна на внешней стороне кривой и на прямых участках дополнительно устанавливается устройство от разворота кронштейнов, противоветровая накладка Д6-00.

Расшифровка обозначения:
• К - кронштейн
• Ф - фидерный
• Д - для двух проводов
• Ц - с возможностью оцинковки горячим способом.
• 63 - сортамент уголка балки кронштейна 63х63х5
• А- обозначает модификацию кронштейнов для опор, расположенных в кривых участках пути радиусом менее 1000м.

• Балка кронштейна - 1 шт.
• Тяга растянутая сварная - 1 шт.
• Скоба Д7-00 - 1 шт.
• Валик КС-084 16*60 - 5 шт.
• Валик КС-084 20*60 - 3 шт.
• Бугель большой Д5-00 - 2шт.
