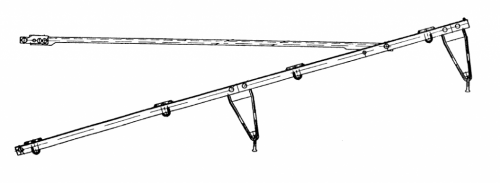

Кронштейн КФДСЦ-50 (4971-2)

Типовой альбом 4971-2

Область применения кронштейна КФДСЦ-50 - крывые участки пути радиусом до 1000м повсеместно и при наличии усилий от изломов проводов при отводах на анкеровку, разнице габаритов опор и высотных положений кронштейнов на соседних опорах после проверки расчетом.

Применяется при строительстве и реконструкции линий электроснабжения системы ДПР.

При установке кронштейна на внешней стороне кривой и на прямых участках дополнительно устанавливается устройство от разворота кронштейнов, противоветровая накладка Д6-00.

Расшифровка обозначения:
• К - кронштейн
• Ф - фидерный
• Д - для двух проводов
• С- со сжатой тягой
• Ц - с возможностью оцинковки горячим способом.
• 50 - сортамент уголка балки кронштейна 50х50х5

• Балка кронштейна - 1 шт.
• Тяга сжатая - 1 шт.
• Скоба Д7-00 - 1 шт.
• Валик КС-084 16*60 - 5 шт.
• Валик КС-084 20*60 - 4 шт.
• Бугель большой Д5-00 - 2шт.
