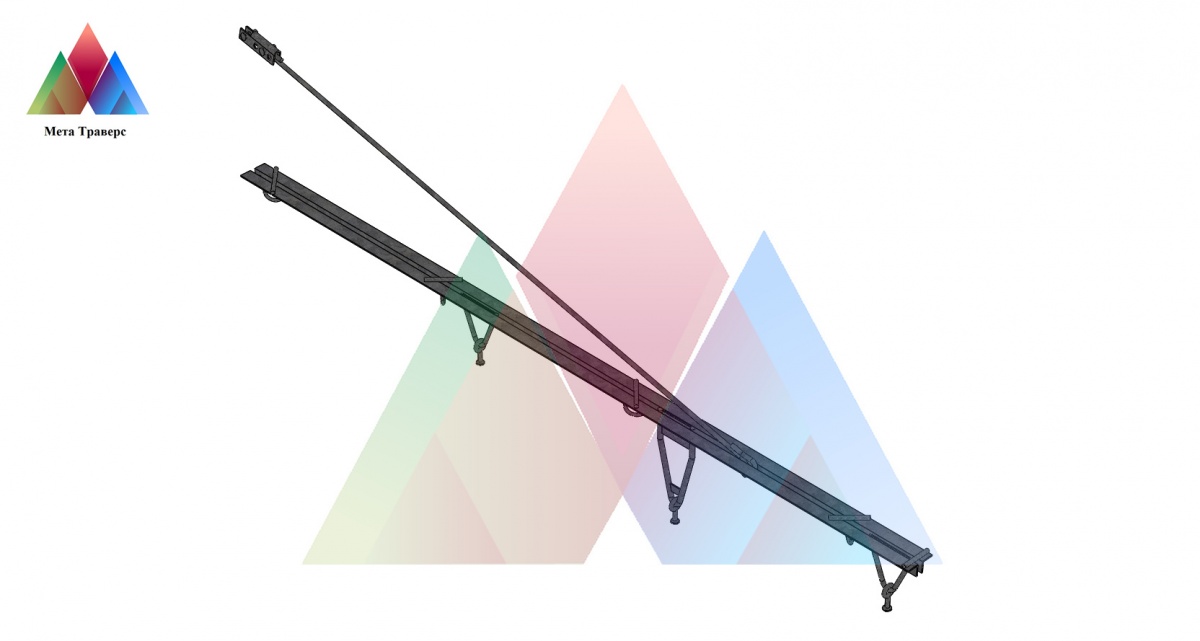

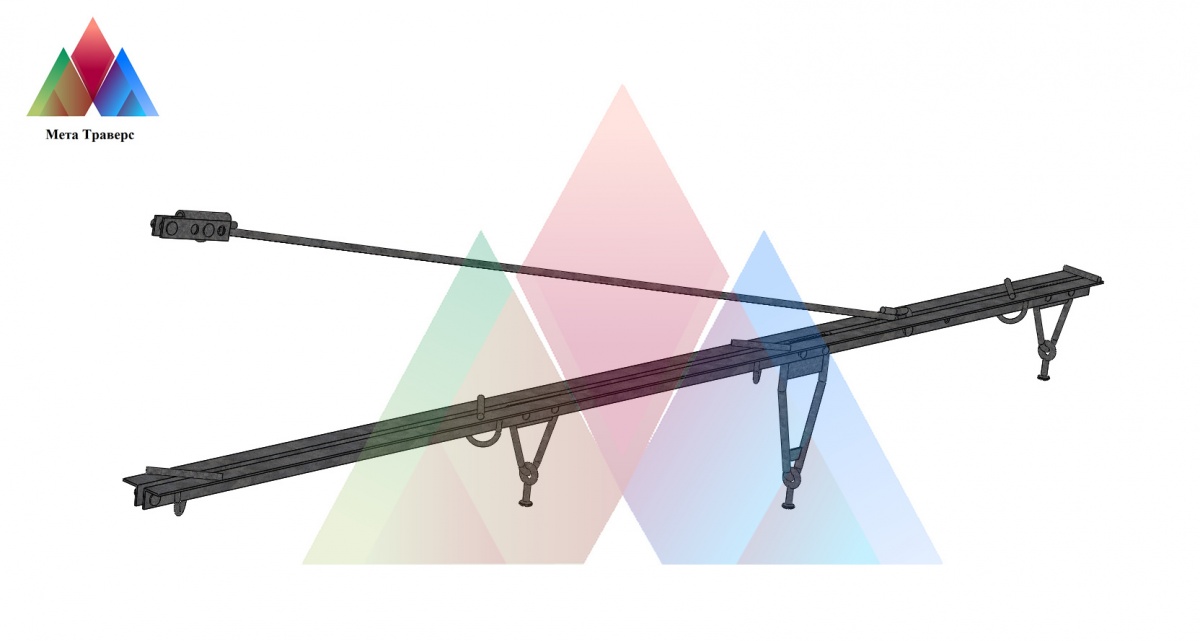

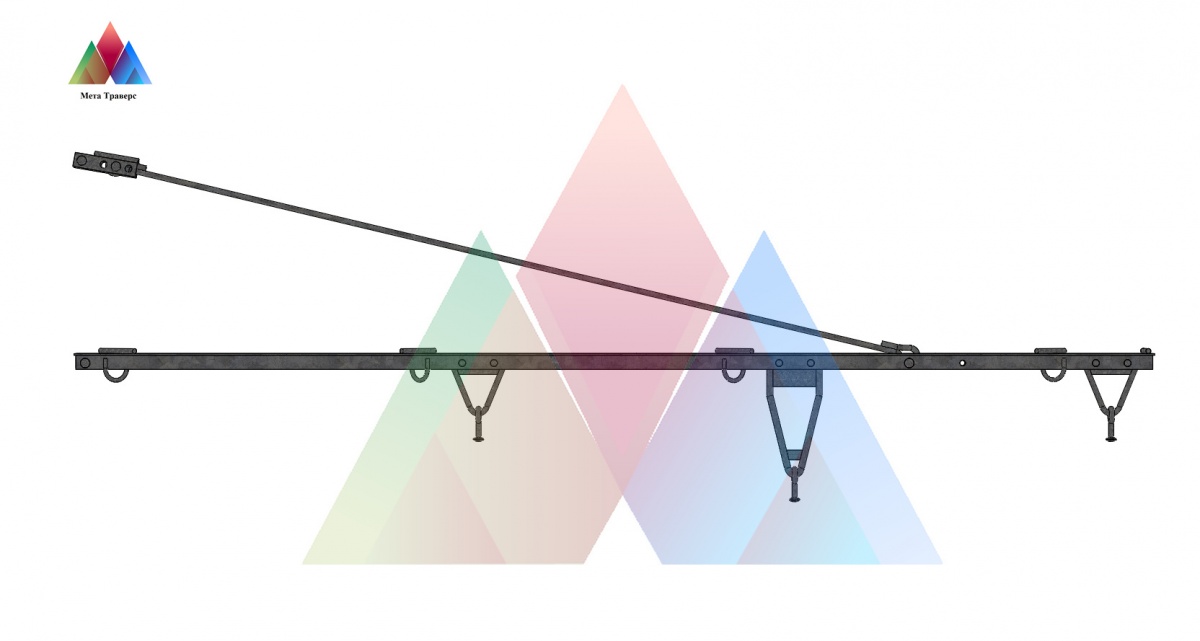

Кронштейн КВЛЦ-63 (4971-1)

Типовой альбом 4971-1

Кронштейн КВЛЦ-63 применяется для подвески трехфазной ВЛ-10кВ с натяжением до 5.0кН. Применительно для климатических условий Московской железной дороги (толщина стенки гололеда 10мм, скорость ветра до 21 м/сек.).

При установке кронштейна на внешней стороне кривой и на прямых участках дополнительно устанавливается устройство от разворота кронштейнов, противоветровая накладка Д6-00.

Расшифровка обозначения:
• К - кронштейн
• ВЛ- для высоковольтных линий
• Ц - с возможностью оцинковки горячим способом.
• 63 - сортамент уголка балки кронштейна 63х63х5

Комплектность изделия:

• Балка кронштейна - 1 шт.
• Тяга растянутая сварная - 1 шт.
• Скоба Д7-00 - 1 шт.
• Валик КС-084 16*60 - 7 шт.
• Валик КС-084 20*60 - 3 шт.
• Бугель малый Д4-00 - 2шт.
• Бугель большой Д5-00 - 1 шт.
