Описание товара

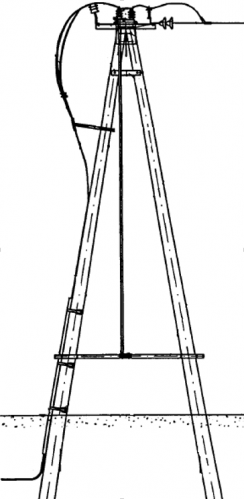

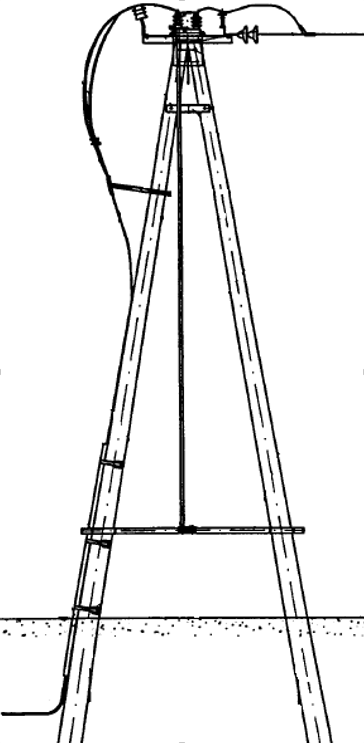

Комплект РКЛ-АС-Ар (6163-1-1.4.1.0.0.00)
Назначение изделия - Комплект разъеденителя кабельной линии и ВЛ с проводом АС на анкерной опоре с ручным приводом. Для стоек С 1,85/10,1; С2/11,1. Данный вид комплекта применяется при каблирование линии, как правило при строительстве мостов и искуственнных сооружений над железной дорогой, в условиях стесненной местности, а так же при подземном пересечении автомобильных и железных дорог.
Комплект РКЛ-АС-Ар Комплектность изделия:
- Рама разъеденителя - 1 шт;
- Уголок У-11 - 2 шт;
- Уголок У-12 - 1 шт;
- Кронштейн кабельной муфты - 1 шт;
- Труба привода ТП1 - 1 шт (при наличии заземляющих ножей на разьеденителе ТП1 = 2 шт);
- Полухомут ПХ1 - 1 шт;
- Полухомут ПХ2 - 2 шт;
- Шпилька Шп1 - 6 шт;
- Гайка М16 - 36 шт;
- Шайба 16 - 18 шт.;
В комплект не входит: Линейная и подвесная арматура.
Для данного комплекта дополнительно необходимо:
- Разъединитель типа РЛНД - 1 шт.;
- Ограничитель перенапряжения типа ОПН-10 - 3 шт.;
- Изолятор штыревой ШФ-20Г - 3 шт.;
- Колпачек КП22 - 6 шт.;
- Вязка спиральная (выбирается по сечению провода) - 6 шт.;
- Наконечник А2А (выбирается по сечению провода) - 6 шт.;
- Наконечник ТМЛ (выбирается по сечению провода) - 3 шт.;
- Натяжная изолирующая подвеска (на изоляторах ПС-70Е или ЛК 70/10-И-3-СС, по требованию заказчика) - 3 компл.;
- Пруток оцинкованный D=12 мм - 15 м;
- Зажим плашечный тпа КС-0,66 - 6 шт.;
- Труба БНТ (диаметр выбирается по сечению кабеля) - 3 м;
- Лента бандажная ЛМ-50 - 10 м;
- Скрепа СУ-20 - 8 шт.;
- Фиксатор дистанционный ДФ 50-90 - 2 шт.;
- Пена монтажная - 1 балон.
