Накладка ОГ-9 (3.407.1-143.8.32)

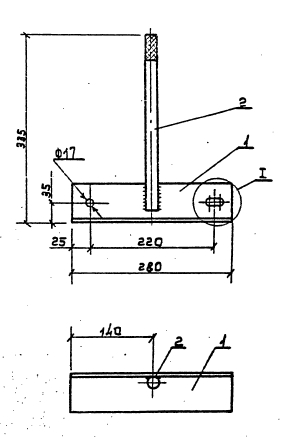

Крепление верхнего провода к стойкам СВ-110 линии электропередачи 10 кВ производится с использованием накладки ОГ-9. На накладке расположен круг с насечкой для присоединения изолятора ШФ-20в или колпачка К-6. Накладка ОГ-9 крепится с помощью изолятора на верхний срез стойки хомутом Х-42. При необходимости парного крепления верхних проводов применяют две накладки ОГ-9, а крепление производят болтом Б5. Поставка хомута Х-42 и болтов Б5 осуществляется отдельно. Габаритные размеры: 70х335х280 мм

Спецификация накладки ОГ-9
• Уголок 70х70х5 ГОСТ8509-86 1шт.
• Круг 22 ГОСТ2590-71 1шт.
• 2,50 кг.
