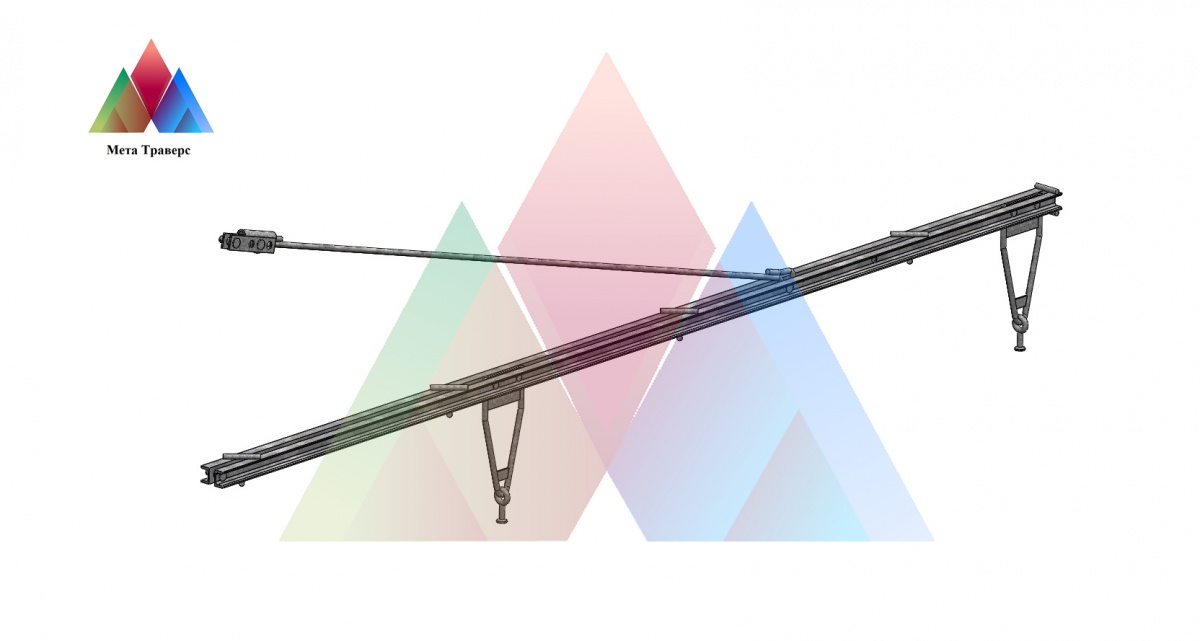

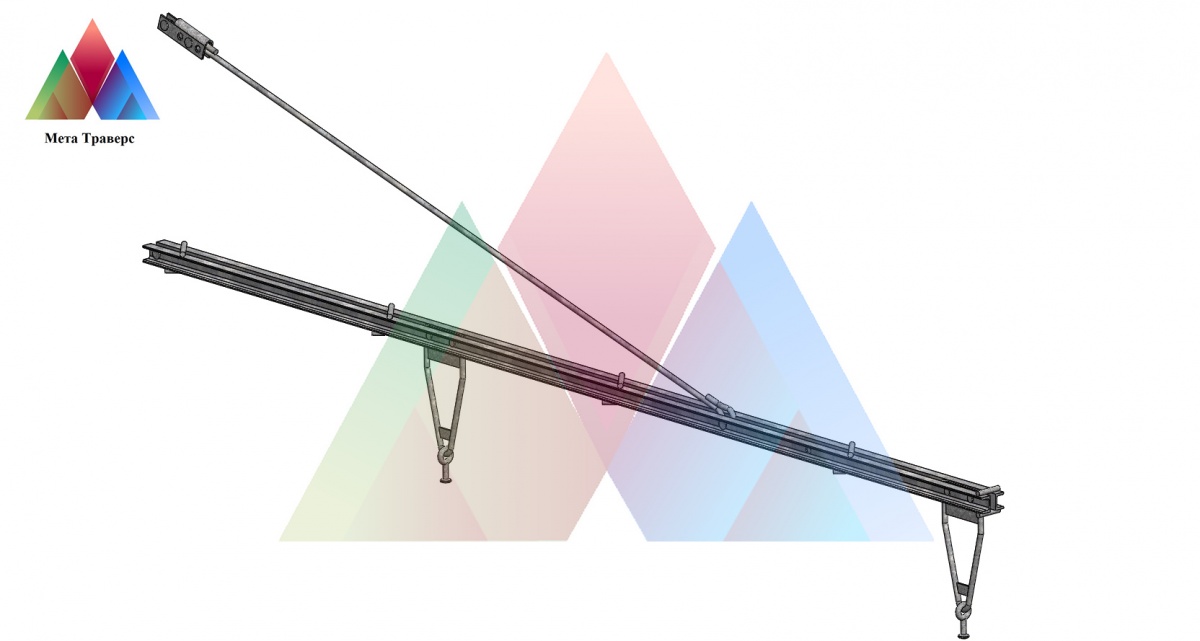

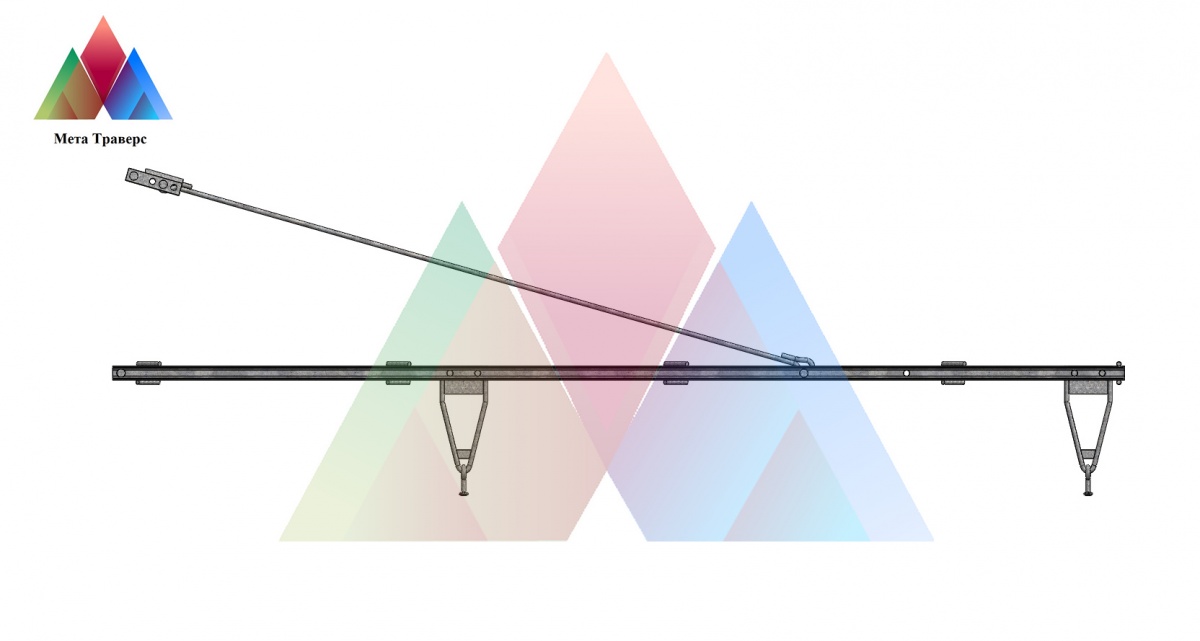

Кронштейн КФДИЦ-5А 4971-48.00

Типовой альбом 4971-6

Область применения кронштейна КФДИЦ-5А - кривые участки пути радиусом до 1000м.

Кронштейн КФДИЦ-5А применяется для подвешивания проводов системы питания контактной сети 2х25 кВ.

 При установке кронштейна на внешней стороне кривой и на прямых участках дополнительно устанавливается устройство от разворота кронштейнов, противоветровая накладка Д6-00.

Расшифровка обозначения:
• К - кронштейн
• Ф - фидерный
• Ц - с возможностью оцинковки горячим способом.
• 5- швейлер №5
• А- модификация кронштейна для опор, расположенных в кривых участках пути радиусом менее 1000 м повсеместно при наличии усилий от изломов проводов при отводах на анкеровку, разнице габаритов опор и высотных положений кронштейнов на соседних опорах после проверки расчетом.


• Балка кронштейна - 1 шт.
• Тяга растянутая сварная - 1 шт.
• Скоба Д7-00 - 1 шт.
• Валик КС-084 16*60 - 4 шт.
• Валик КС-084 20*60 - 4 шт.
• Бугель большой Д5-00 - 2 шт.
