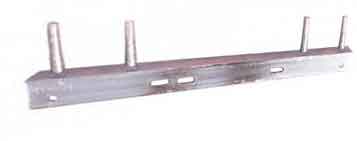

Траверса ТН-4 (3.407.1-136.08.01)

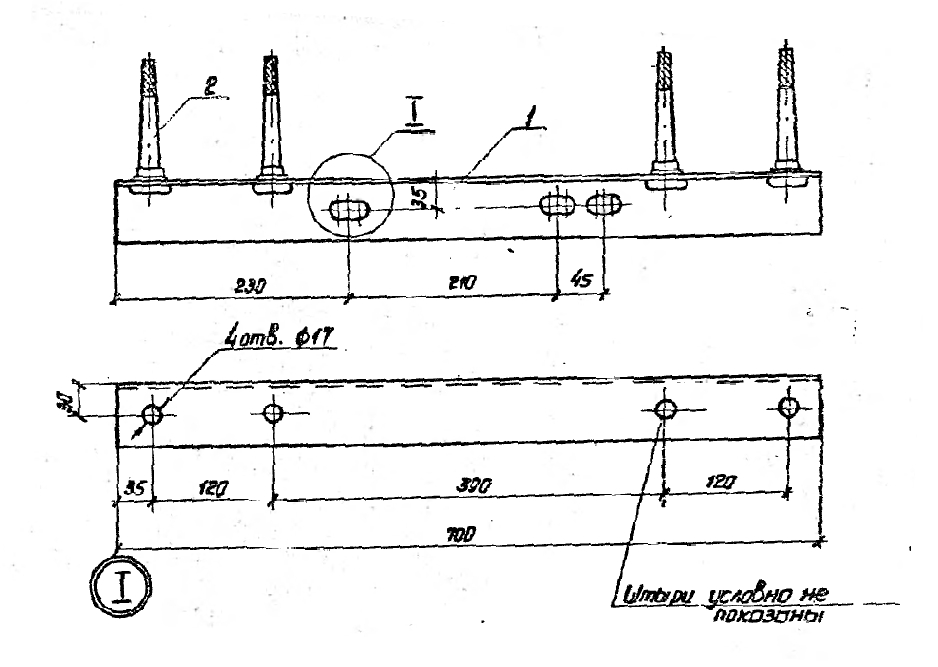

Траверсы ТН-4 производится согласно типового проекта 3.407.1-136 выпуск 1 (лист 3.407.1-136.08.01)

Траверса ТН-4 используется в случае двойного крепления проводов при установке опор ЛЭП напряжением 0,4 кВ. К траверсе приварены штыри Ш16-С-25, на которые устанавливаются изоляторы типа НС-18а. Крепление изоляторов выполняется колпачками К-5. На траверсе имеются овальные отверстия, предназначенные для крепления траверсы ТН-4 на различных стойках хомутами. Тип хомута выбиратся по стойке. К стойке С95 крепление выполняется хомутом Х-10, а со стойкой СВ105 используется хомут Х-42. В комплект поставки траверсы хомут не включается. В случае необходимости хомут заказывается отдельно.

Габариты изделия: 63х183х700 мм

Спецификация траверсы ТН-4
• Уголок 63х63х5 ГОСТ8509-72 L=100
• Штырь Ш=16 К=5
• 4.7 кг.
