Траверса ТН-10 (3.407.1-143.8-52)

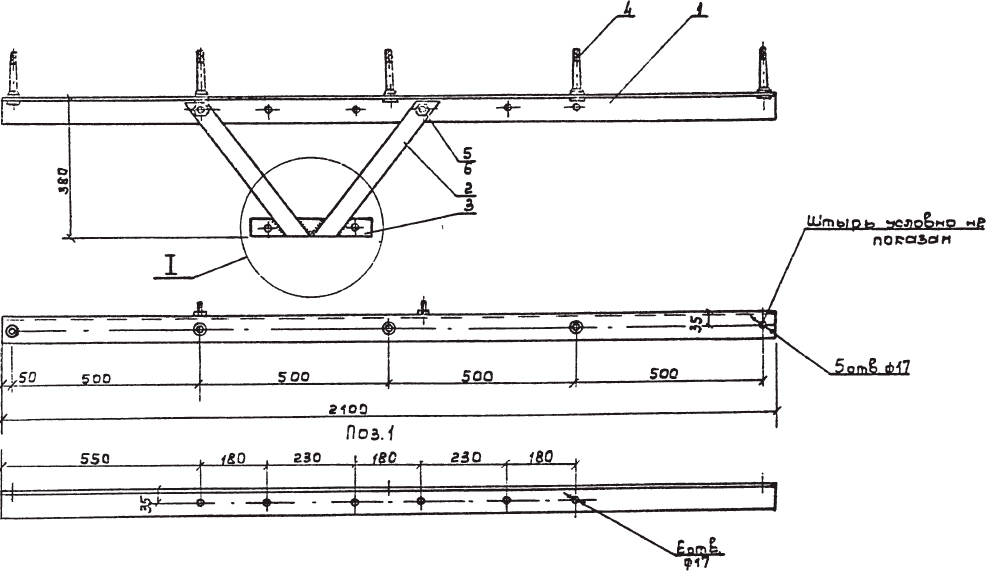

Траверсы ТН-10 выпускаются в соответствии с типовым проектом 3.407.1-143 выпуск 1 (лист 3.407.1-143.8-52)

Траверса ТН-10 применяется при одинарном креплении проводов на опорах, устанавливаемых при прокладке низковольных воздушных линий напряжением 0,4 кВ. Штыри, приваренные к траверсе, предназначены для установки изоляторов и крепления их колпачками. Для крепления траверсы ТН-10 на опоре применяются хомуты, подбираемые индивидуально под каждый тип опоры. Так, хомут Х-10 используется для установки траверсы на опору СВ95, а хомут Х-42 - на опору СВ105. На поставку хомута выполняется отдельный заказ.

Спецификация траверсы ТН-10
• Уголок 70х70х5 ГОСТ8509-85 L=430
• Полоса 5х50 ГОСТ 103-76
• Полоса 5х50 ГОСТ 103-76
• Штырь Ш-16-К-25 ГОСТ 34-13-931-86
• Болт М16х30 ГОСТ 7798-70
• Гайка М16 ГОСТ5915-70
• 16 кг.
